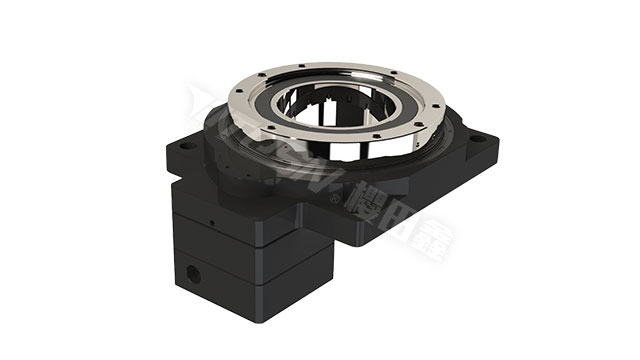

一，中空旋轉平臺介紹

櫻田鑫自動化科技有限公司，專注從事高速精密凸輪分割器/高精度中空旋轉平臺的研發，設計與制造。 中空旋轉平臺核心部件臺灣進口，中空旋轉平臺精加工齒輪傳動，實現角度調整無極限360°旋轉，精度高，承載大，與步進電機，聯軸器鏈接，排除加工過程加工形位誤差。

中空旋轉平臺市場上的叫法很多，例如:中空旋轉臺、中空旋轉平臺減速機、高精密中空平臺、步進旋轉平臺、伺服旋轉臺、行星旋轉臺、旋轉器和轉向器，指的都是一個產品不同的名稱而已。

中空旋轉平臺是一款革命性的新產品。用于多種旋轉運動場合。可取代DD 馬達與凸輪分割器。在兩者之間取得平衡，大幅度降低成本，重復定位精度小于5秒，集高工作效率，高精度，高剛性，高性?xún)r(jià)比于一身。是旋轉運動機構中革命性的產品。馬達輕巧，承載穩重，可搭配AC伺服馬達或步進馬達做任意角度分割，既可滿足分割器無法達到之?dāng)?shù)位控制，定位精度又可媲美DD馬達，可外置傳感器做位置信號反饋給PLC或工控機。成本遠低于DD馬達。

之所以能在減速機家族中占據著不可替代的作用，主要就是因?yàn)槠淇梢酝ㄟ^(guò)直接連接來提高可靠性并以此來降低成本?？梢灾苯訉⑿枰难b置的工作臺以及機械手臂安裝在平臺之上，達到減少機械設計、零件調配以及皮帶狀態調整等環節的時間和費用?？勺杂刹捎眠x配各種平拍的馬達，并且沒有齒隙，定位精度更是小于1MIN，與其同時，它的配線、配管等方面也更為靈活簡潔，在布線復雜的配線環境下特征尤其大顯！其結構為中空結構，伺服電機連接在側邊，方便治具中的氣管和電線的安裝，可以高重復定位精度，具有強大的高剛性和高旋轉精度，馬達任意配置。

二，中空旋轉平臺得優勢

1.可搭配各廠家品牌的伺服或步進電機
輸入端與馬達的連結采用筒夾式的鎖緊機構，并經動平衡分析，以確保輸入轉速下結合界面的同心度和平衡度及零背隙的動力傳遞。可搭配100~750w伺服馬達，旋轉盤面可直接固定工作盤，提升工件裝載；中空設計，配線配管側面連接伺服電機或步進電機，都很方便；重復定位精度，旋轉精度高。裝配后的中空轉臺、外徑、端面轉盤與平臺的交叉滾子軸承旋轉中心確保了同心度、平行度和其他。另外，通過改變兩齒輪的中心距離來控制空心旋轉平臺的側隙，使空心旋轉平臺的旋轉間隙非常??；運行平穩，順暢，定位速度快；

2.中空旋轉平臺應用范圍廣
中空旋轉平臺可用于產線自動化改造種旋轉工作臺；激光打標或者雕刻機中的旋轉夾頭；精密對位機構中的旋轉軸；輕載機械手關節；高精密齒輪直驅；新能源制造行業鋰電池制造，自動化包裝設備，機械手關節、機床第四加工軸、軍工雷達、自動化生產線等

3.高剛性，兩種軸承可選
在軸向負荷較小的應用場合，可選用推力軸承或角接觸軸承；需同時承載徑向及軸向負荷的場合，可選擇高精密交叉滾珠軸承，此軸承體積小，結構緊湊，高剛性。旋轉平臺的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承 支撐的伺服旋轉平臺轉盤能夠承受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的5倍以上。

4.防水防塵
防護等級在IP65，完全防塵設計，能夠避免全方向的噴水侵入。

5.高輸出，高剛性
＜輸出＞最大容許慣量 200N?m，＜剛性＞最大容許軸心方向載重 500N?m，實現了高負載，高剛性

6.大力矩，低側隙
減速機結構采用螺旋齒輪設計，齒形嚙合為一般正齒輪兩倍以上，具有運轉平順、低噪音、高輸出扭矩和低背隙的特性。若旋轉平臺采用行星減速的方式來增大輸出力矩，減速比從1至100，輸出力矩范圍較大，能夠滿足各種力矩要求的場合。


以上是蘇州凸輪分割器廠家-昆山櫻田鑫自動化科技跟大家分享的 ：“ 中空旋轉平臺是什么”，更多凸輪分割器和中空旋轉平臺知識請繼續關注 櫻田鑫官網~
